Litio2, tools canggih untuk membuat cutting plan

Kali ini saya akan sharing pengalaman saya di workshop fabrikasi, yaitu cara yang saya rasa paling mudah dan simple dalam membuat bentangan cutting plan bentuk-bentuk Elbow, potongan reducer, sambungan T, potongan spiral sirip screw conveyor, dan lain-lain.
Secara teori, membuat cutting plan bisa di buat dengan cara manual, tetapi hal ini akan butuh waktu yang lama dan belum tentu akan mudah pengaplikasiannya.
Salah satu tools yang bagus untuk keperluan ini adalah LITO2, ini adalah sebuah add on untuk AutoCAD, untuk menggunakannya, pertama-tama kita download dahulu file add on nya kemudian ikuti panduan instalasinya yang sangat mudah, yaitu cukup copy file hasil downloadnya ke dalam folder Support AutoCAD.
Untuk menggunakan litio, kita harus memanggilnya denga perintah (load"litio2") pada command promt AutoCAD, seperti ilustrasi berikut :

Load LITIO2 ke dalam Auto CAD

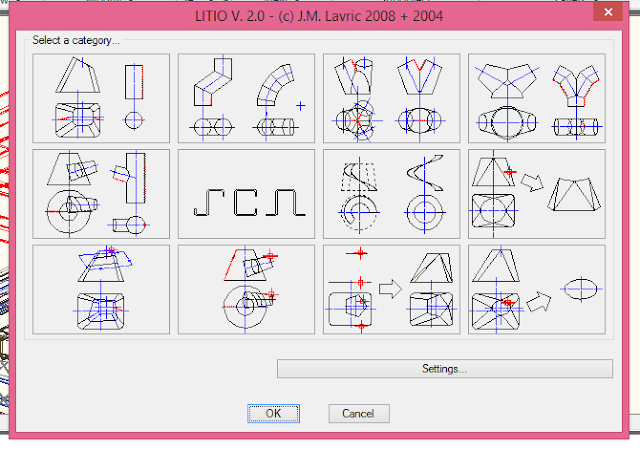

Setelah Litio2 di load, tinggal panggil programnya dengan ketik LITIO2 di command promt, maka akan muncul dialog box seperti berikut :

Beragam bentuk object yang bisa di buat cutting plan-nya

Dan di sinilah kehebatan Litio2, banyak sekali bentuk-bentuk yang bisa kita buat bentangannya, tinggal memasukkan parameter yang akan di buat cutting plannya, maka program akan membuat cutting plan dan gambar surface jadinya.

Hasil cutting plan ducting elbow
